Антенна Anli A-300 MU-N

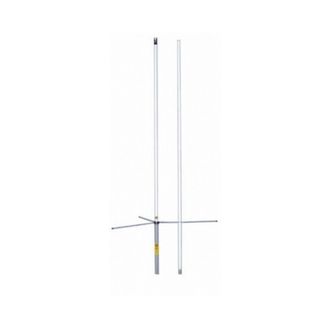

Стационарная антенна Anli A-300 MU-N 400-512 МГц

Anli A300 MU-N - всенаправленная коллинеарная антенна UHF диапазона. Используется для стационарных станций систем УКВ радиосвязи. Востребована при построении ведомственных систем сухопутной подвижной радиосвязи в качестве антенн базовых станций, а также в радиолюбительских целях.

Конструкция антенны выполнена по принципу сложения мощностей элементов фазированной решетки, расположенных на одной оси (соосная антенна). В данном случае, речь идет о шести элементах (6x5/8 λ), синфазная работа которых обеспечивает высокий коэффициент усиления и дальность уверенной радиосвязи. Такой подход существенно сужает диаграмму направленности в вертикальной плоскости, увеличивая тем самым коэффициент усиления. Данная антенна обеспечивает усиление до 10,0 dBi. Антенное полотно поставляется двумя частыми, что упрощает монтажные работы и транспортировку.

Настройка базовой антенны Anli A-300 MU-N осуществляется подрезкой антенного полотна, которое изготовлено из качественного медного сплава. Для настройки на нужную полосу частот необходимо разобрать антенну и обрезать полотно согласно прилагаемой инструкции. Элементы антенны и антенный штырь заключены в прочный фибергласовый корпус, который обеспечивает прекрасную устойчивость к ветровым нагрузкам - до 45 м/сек!

Основные характеристики Anli A-300 MU:

• Высота корпуса антенны - 3,60 м
• Диапазон рабочих частот - 400-512 МГц
• Материал антенного полотна - медь
• Материал корпуса - фиберглас
• Тип антенны - коллинеарная (соосная)
• Коэффициент усиления антенны - 10,0 dBi
• Максимальная подводимая мощность - 200 Ватт
• Параметр КСВ - не хуже 1.2
• Волновое сопротивление - 50 Ом
• Вертикальная поляризация
• Устойчивость к ветровой нагрузке - 160 км/ч
• Разъем подключения - N-гнездо
• Вес антенны - 2240 г
• Температура эксплуатации от -45 °С до +85 °С
• Способ крепления - на трубу диаметром от 30 до 70 мм
