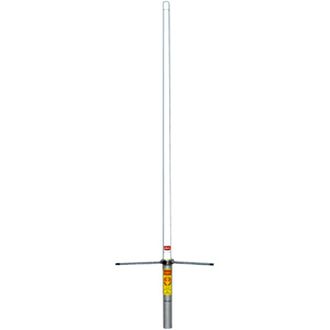

Anli A-100 DB Антенна VHF UHF

Anli A-100 DB - настраиваемая стационарно-базовая антенна с круговой диаграммой направленности, работающая одновременно в двух радиолюбительских диапазонах VHF(143-148 МГц) и UHF(430-460 МГц), предназначенная как для эксплуатации в сетях связи, так и для их создания. Антенна настраивается методом укорочения. Усиление антенны составляет 3,5/6 дБ (VHF/UHF) с максимальной мощностью до 200 Вт. Базовая антенна ANLI A-100 DB построена по принципу параллельного сложения мощностей коллинеарно расположенных излучающих элементов, за счет этого достигается сужение ДН в вертикальной плоскости (чем больше длина антенны, тем уже ДН и выше усиление).

Все проводящие элементы антенны Anli A-100MU выполнены из чистой меди, что снижает активные потери и позволяет использовать антенну при большой мощности источника. Излучающие элементы антенны ANLI A-100 DB помещены в пластиковый корпус из высокопрочного фибергласа, устойчивого к ветровым нагрузкам (до 160 км/ч ). Для соединения антенн с кабелем использован разъем UHF PL-259. Базовая антенна ANLI A-100 DB комплектуется универсальным узлом крепления для установки на мачту диаметром 30-70 мм.

Питание антенны осуществляется заземленным автотрансформатором.Для подключения ВЧ кабеля использован разъем UHF PL-259 (гнездо). Возможна поставка антенн с разъемом N (гнездо) на заказ. Антенна поставляется настроенной на диапазон 420-440 МГц, перестройка на другие диапазоны осуществляется согласно прилагаемой инструкции путем укорочения излучающих элементов.

Технические характеристики стационарной антенны Anli A-100 DB:

Рабочий диапазон частот, МГц: 143-148 и 430-460

Заявленный коэффициент усиления, dBi: 3,5 (VHF) / 6 (UHF)

Волновое сопротивление, Ом: 50

Диаграмма направленности: Круговая 135 градусов

Коэффициент Эффективности Антенны, дБ: 3,5/6

Мощность нагрузки регулярная: 20

Максимальная мощность, Вт: 200

Значение КСВ: <1,5

Поляризация: Вертикальная

Разъем питания: U female

Разъем: PL 259 (UHF) - гнездо

Высота антенны, м: 1.15

Вес антенны, кг: 1.1

Ветровая нагрузка, max.км/ч: 160

Материал корпуса: фибергласс

Материал проводников: латунь

Материал крепления: Дюралюминий

Тип антенны: Коллинеар

Количество секций: 3

Крепление на мачту, диаметр, мм: 30-70

Грозозащита: Заземление по DC

Разъем: UHF - гнездо

Рабочий диапазон температур -45° ~ +85°

Антенна Anli A-100 DB обладает следующими особенностями:

- Высокая надежность

- Возможность настройки в резонанс

- Хорошее соотношение цена/качество

Комплект поставки антенны Anli A-100 DB:

- Антенна

- Хомуты крепления на мачту

- Техническая документация и инструкция

- Упаковка.
